VRF MDV VCMax + AHUKZ-F = идеальное решение для охлаждения воздуха в испарителях вентиляционных установок
Появление инверторных ККБ на базе наружных блоков VRF-систем сняло массу проблем и сложностей, которые были присущи on/off ККБ.
Каких и в чем преимущества инверторной системы?
- Стало возможно подобрать ККБ для испарителя с любым количеством контуров.
- Подбор ККБ в программе подбора производителя происходит гораздо проще и точнее. Нет проблемы «переразмеренного» ККБ, достаточно опасной для on/off ККБ.
- Инверторные ККБ стабильно работают в широком диапазоне температур как наружного воздуха, так и воздуха, поступающего на испаритель. Это особенно важно для вентустановок, которые работают на стопроцентном свежем воздухе без рециркуляции. Не происходит обмерзания испарителя при изменившихся условиях, что иногда происходило с системами на базе on/off.
- Возможность поддержания температуры воздуха в приточном канале.
- Точность поддержания температуры.
- Длины трасс значительно больше, чем у on/off ККБ.
- Возможность работы от штатного пульта управления с минимальной связью с контроллером вентустановки. Это бывает важно в случае, когда испаритель устанавливают в существующую вентустановку, шкаф автоматики которой не предусматривает управление секцией охлаждения.
- Параметры работы холодильного контура можно посмотреть с помощью штатного пульта управления или подключившись к Bluetooth-модулю наружного блока.
- Важный ценовой фактор. VRF MDV серии VC MAX «только холод», обладая всеми преимуществами серии V8, в связке с соединительным комплектом AHUKZ уверенно конкурирует с решениями на базе on/off ККБ.

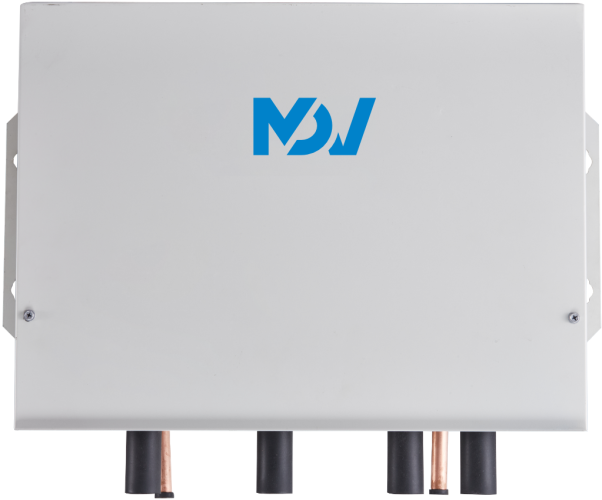

Последнее поколение соединительных комплектов для подключения наружных блоков VRF-систем MDV к испарителям вентиляционных установок — это AHUKZ-F.

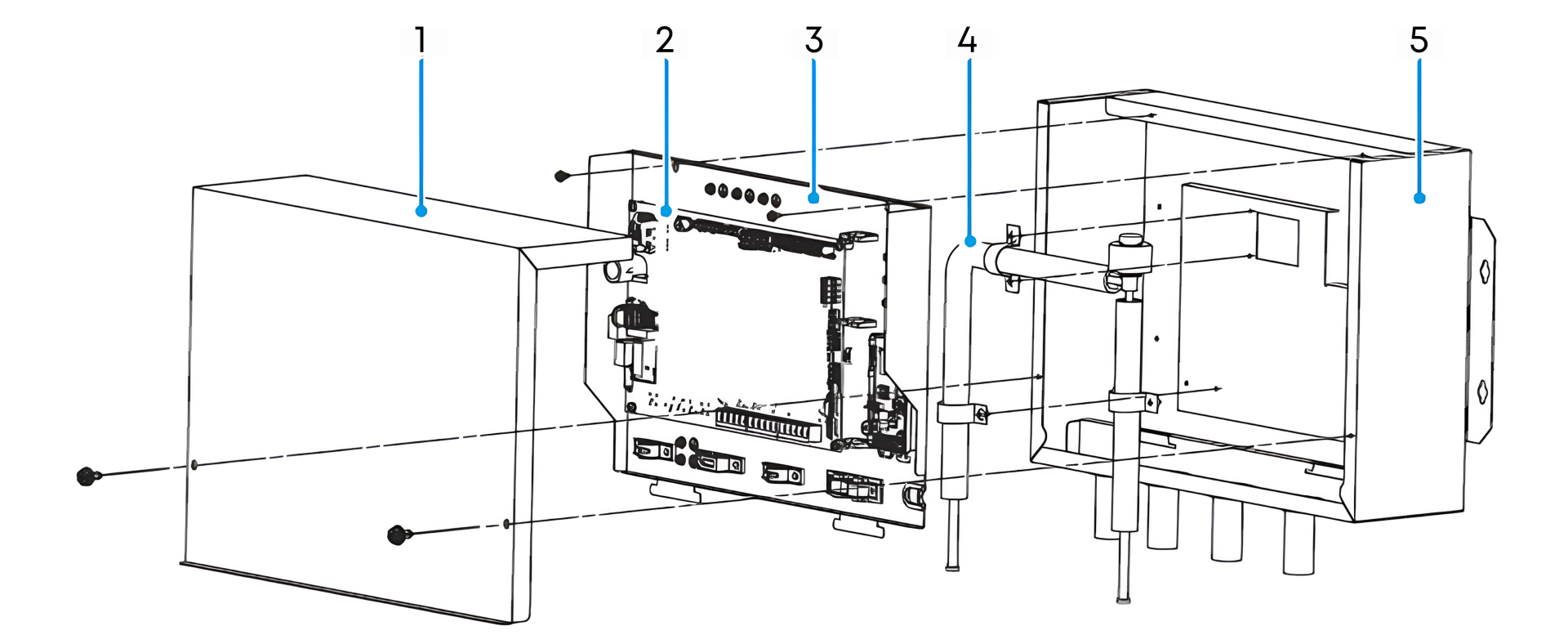

Блок включает в себя электронный регулирующий вентиль, плату управления, проводной пульт, датчики температуры хладагента для установки на испаритель и датчики температуры воздуха.
- AHUKZ-00F – для испарителей от 1,8 до 9 кВт (7 настроек производительности).
- AHUKZ-01F – для испарителей от 9 до 20 кВт (6 настроек производительности).
- AHUKZ-02F – для испарителей от 20 до 36 кВт (4 настройки производительности).
- AHUKZ-03F – для испарителей от 36 до 56 кВт (4 настройки производительности).
- AHUKZ-04F – для испарителей от 56 до 168 кВт (20 настроек производительности).
Таким образом, с помощью всего лишь одного AHUKZ-F можно подключить одноконтурный испаритель с холодопроизводительностью до 168 кВт.
В случае, если мощность одного контура превышает 168 кВт, два AHUKZ могут быть установлены параллельно в режиме «ведущий – ведомый». При этом максимальная мощность одного контура будет ограничена максимальной мощностью комбинаторного наружного блока: для серии VCMax – 255 кВт, для серии V8 – 336 кВт.
Доступные варианты управления
1. С пульта управления AHUKZ. Регулирование по температуре входящего воздуха. Уставка от 17 до 30 °С.
2. С пульта управления AHUKZ. Регулирование по температуре выходящего воздуха. Уставка от 10 до 30 °С.
3. Передача уставки температуры с внешнего контроллера (0-10В). Регулирование по температуре входящего воздуха. Уставка от 16 до 30 °С.
4. Передача уставки температуры с внешнего контроллера (0-10В). Регулирование по температуре выходящего воздуха. Уставка от 10 до 30 °С.
5. Управление производительностью с внешнего контроллера (0-10В). Регулирование производительности от 10 до 100%.
Часто возникающий вопрос при рассмотрении возможности применения ККБ: минимальная производительность и точность поддержания уставки при малой нагрузке.
Соединительные комплекты серии AHUKZ-F отлично справляются с задачей точного поддержания температуры.

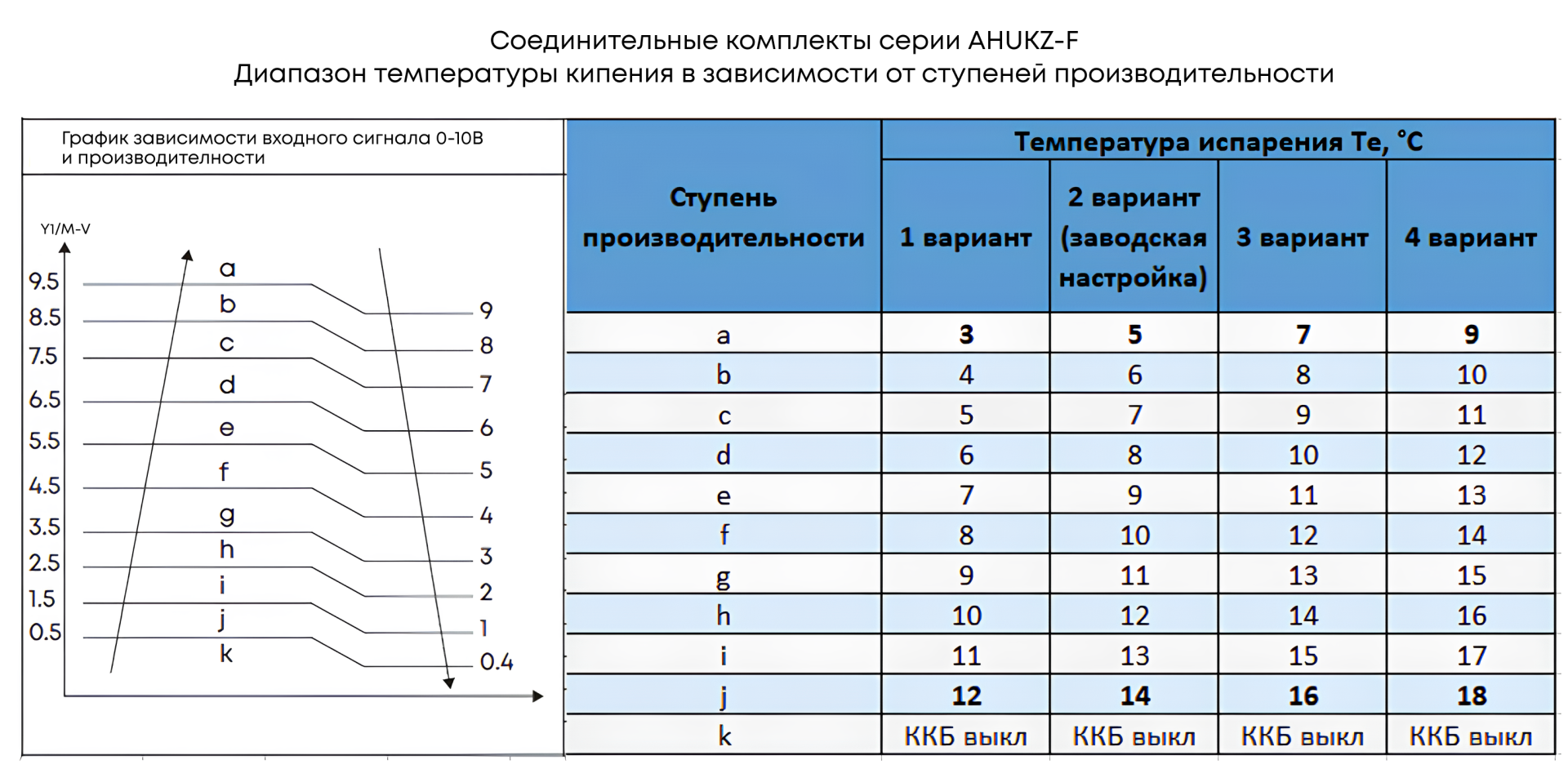

Для варианта прямого управления производительностью по сигналу 0-10В предусмотрено 4 (четыре!) варианта настройки диапазона температуры кипения хладагента:
А это значит, что в зависимости от параметров проекта – температуры воздуха, которую требуется поддерживать, можно подобрать оптимальный диапазон, который обеспечит точное поддержание температуры и стабильную работы системы при снизившейся нагрузке на испаритель.
AHUKZ-F — легко подобрать, легко настроить!
Подробная информация на странице аксессуара.
Если перед вами стоит задача подбора ККБ к испарителю, то это можно сделать в программе подбора MDV самостоятельно или обратиться в ГК «АЯК», где вам обязательно помогут!
