Модели и характеристики наружных блоков V6-I Individual

Документы

Сервисное руководство для наружных блоков V6-i
Техническое руководство для наружных блоков V6-i
Руководство по установке наружных блоков V6-i
Руководство по эксплуатации наружных блоков V6-i
Техническое руководство для соединительных комплектов AHUKZ-***D
Программа подбора VRF
Программа подбора VRF
Программа диагностики Diagnosis(A)
Руководство по установке и эксплуатации соединительных комплектов AHUKZ-***D

Преимущества внешних блоков V6-I Individual VRF-систем MDV

Новые серии наружных блоков VRF-систем MDV V6-i индивидуального исполнения представлены широким модельным рядом. Система работает на охлаждение и нагрев. Основа системы – ​новые компрессоры DC-инверторного типа производства HITACHI с функцией впрыска пара хладагента (Enhanced Vapor Injection, EVI). Максимальное количество подключаемых внутренних блоков – ​53 единицы.

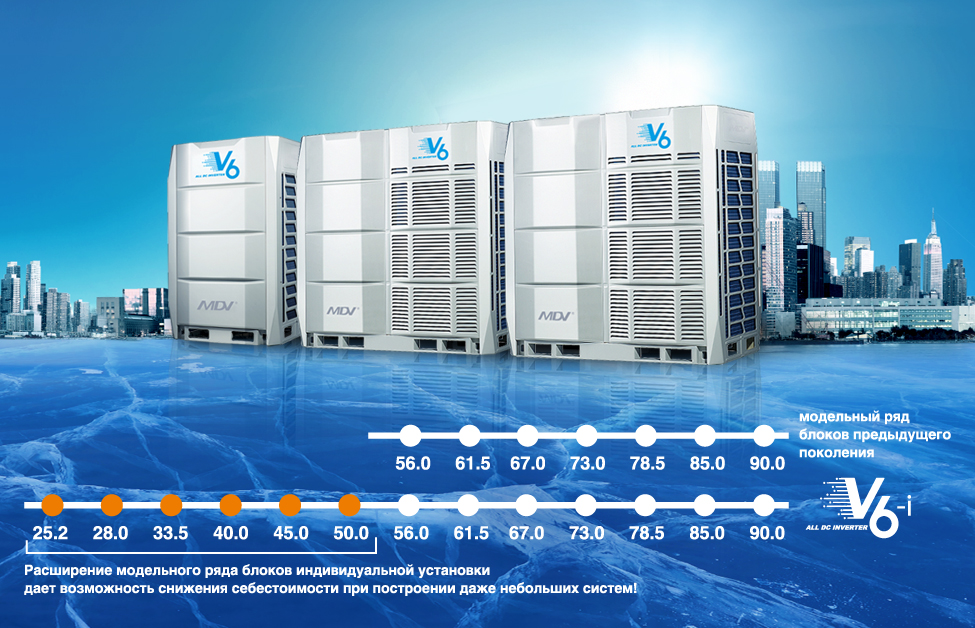

Модельный ряд наружных блоков V6-i Individual VRF-системы MDV, фото

Широкий модельный ряд блоков модульного исполнения

Себестоимость блоков индивидуального исполнения в среднем на 10% ниже в сравнении с блоками модульного исполнения такой же производительности.

Увеличенные длины магистралей хладагента внешних блоков V6-i Individual VRF-системы MDV, фото
 Увеличенные длины магистралей хладагента - гибкость проектирования и снижение себестоимости. Иконка

Увеличенные длины магистралей хладагента - гибкость проектирования и снижение себестоимости

Увеличенные максимальные длины магистралей хладагента позволяют не разбивать одну систему на несколько и снижают себестоимость расходных материалов.

Система управления энергопотребления наружных блоков V6-i Individual индивидуального исполнения (VRF-системы MDV), фото
Снижение эксплуатационных затрат: система управления потреблением электроэнергии (Energy Managment System). Иконка

Снижение эксплуатационных затрат: система управления потреблением электроэнергии (Energy Managment System)

Управление температурой кипения и конденсации во внутренних блоках

Система управления потреблением электроэнергии работает по принципу нефиксированной температуры кипения\конденсации хладагента во внутренних блоках. В зависимости от текущей требуемой производительности каждого работающего внутреннего блока, система EMS изменяет для них температуру кипения/конденсации хладагента – это способствует увеличению эффективности работы всей системы, а также обеспечивает больший комфорт для пользователя.

Принудительное управление энергопотреблением

Если объект еще не введен в эксплуатацию полностью и существуют ограничения по допустимой потребляемой мощности всех инженерных систем, VRF-система V6/V6-i может временно функционировать с ограниченным максимальным уровнем энергопотребления ​в пределах от 40% до 100%.

Снижение эксплуатационных затрат: пластинчатый теплообменник хладагента (переохладитель) . Иллюстрация
Снижение эксплуатационных затрат: пластинчатый теплообменник хладагента (переохладитель) . Иконка

Снижение эксплуатационных затрат: пластинчатый теплообменник хладагента (переохладитель)

Использование пластинчатого теплообменника хладагента в качестве вторичного переохладителя позволяет увеличить переохлаждение до 18К и повысить эффективность системы на 10%.

Компрессоры инверторного типа внешних блоков V6-i Individual VRF-системы MDV, фото
Компрессоры DC-инверторного типа HITACHI с функцией EVI (впрыск пара хладагента) . Иконка

Компрессоры DC-инверторного типа HITACHI с функцией EVI (впрыск пара хладагента)

Применение компрессоров всемирно известного концерна HITACHI и дополнительный входной контроль качества позволили добиться непревзойденной надежности системы V6/V6-i. Компрессоры HITACHI оснащены функцией впрыска пара хладагента (Enhanced Vapor Injection, EVI), что позволяет системе стабильно работать в широком диапазоне температур наружного воздуха: от -15 до +54 °С в режиме охлаждения, а в режиме нагрева от -25°С до +24°С.

Программа выравнивания моточасов внешних блоков V6-i Individual VRF-системы MDV, фото

Надежная работа системы: выравнивание моточасов компрессоров

В системе VRF серии V6 автоматически действует программа выравнивания моточасов не только для компрессоров внутри одного наружного блока, но и для наружных блоков внутри одной системы, что обеспечивает стабильную работу оборудования и долгий срок службы. В блоках индивидуального исполнения VRF-систем серии V6-i выравнивание моточасов работает только в наружных блоках с двумя компрессорами.

Стабильная работа системы управления наружных блоков V6-i Individual индивидуального исполнения (VRF-системы MDV), фото

Стабильная работа системы управления наружным блоком

Охлаждаемый хладагентом радиатор активных электронных компонентов снижает их рабочую температуру на 8 градусов – это гарантирует стабильную и безопасную работу системы управления наружным блоком, что позволило расширить температурный диапазон работы VRF-систем V6/V6-i до +54°С при работе в режиме охлаждения.

Защита от неправильного подключения внешних блоков V6-i Individual VRF-системы MDV, фото
Защита от неправильного подключения. Иконка

Защита от неправильного подключения

Реализована защита от неправильного подключения электропитания, которая позволяет исключить электрические повреждения основной платы, модулей инверторов и, в некоторых случаях, компрессора.

Выдача сигнала об аварии от наружных блоков V6-i Individual VRF-системы MDV, фото
Сигнал аварии. Иконка

Сигнал аварии

Наружные блоки VRF MDV V6 оснащаются специальными контактами для выдачи сигнала об аварии. При возникновении неисправности или ошибки, наружный блок замыкает контакты, и сигнал поступает на диспетчерский пункт, что позволит значительно уменьшить время реагирования и быстро устранить неисправность.

Функция обдува решетки вентилятора от снега в внешних блоках V6-i Individual VRF-системы MDV, фото
Обдув решетки вентилятора от снега (опция, заказывается при размещении наружных блоков V6/V6-i в производство). Иконка

Обдув решетки вентилятора от снега (опция, заказывается при размещении наружных блоков V6/V6-i в производство)

Для упрощения эксплуатации в зимний период блоки VRF серий V6 и V6-i могут опционально оснащаться функцией обдува решетки вентилятора от снега. Функция активируется в зависимости от температуры наружного воздуха. Имеет два режима: работа вентилятора с интервалом 2 минуты через 15 минут и 2 минуты через 30 минут.

Антикоррозийная обработка наружных блоков V6-i Individual VRF-системы MDV, фото

Антикоррозийная обработка

Все наружные блоки MDV проходят стандартную антикоррозийную обработку для эксплуатации в обычных условиях. Для эксплуатации в тяжелых условиях, может быть проведена дополнительная антикоррозийная подготовка всех основных частей наружного блока - корпуса, моторов вентиляторов, крепежных элементов, ламелей теплообменника, корпуса блока электронных компонентов. Наружные блоки VRF MDV V6, прошедшие такую подготовку, могут работать в условиях повышенного содержания солей в воздухе в течение 27 лет , что подтверждено сертификатом UL.

Прецизионный температурный контроль внешних блоков V6-i Individual VRF-системы MDV, фото
Прецизионный температурный контроль. Иконка

Прецизионный температурный контроль

В наружных блоках VRF серий V6 и V6-i установлено несколько ЭРВ (электронных регулирующих вентилей). Использование ЭРВ, количество шагов в которых достигает 3000, позволяет точно дозировать количество хладагента для прецизионного поддержания стабильной температуры в помещении.

Увеличенный напор вентиляторов наружного блока V6-i Individual VRF-системы MDV, фото

Увеличенный напор вентиляторов наружного блока - 40 Па

Наружные блоки V6/V6-i имеют напор вентиляторов 40 Па. Это позволяет выбрасывать горячий воздух дальше от наружного блока, снижая тем самым температуру окружающего его воздуха и повышая эффективность работы системы на охлаждение, или устанавливать наружный блок за декоративными решетками.

Функция сохранения рабочих параметров VRF-системы V6-i Individual, фото
Функция Black Box. Иконка

Функция Black Box

Эксклюзив от производителя для бренда MDV
Сохранение рабочих параметров системы при остановке системы по ошибке. Все доступные рабочие параметры записываются циклами (суммарное время записи до 150 минут) и доступны для последующего просмотра сервисным инженерам для быстрого анализа работы системы (необходима программа диагностики VRF MCAC-DIAG-B).

Функции самодиагностики и пробного запуска наружных блоков V6-i Individual VRF-системы MDV, фото

Mr. Doctor: удобство сервисного обслуживания

Пробный запуск системы

Пробный запуск системы одной кнопкой. Доступны режимы охлаждения и  нагрева.

Самодиагностика

Расширенная функция самодиагностики, теперь контролируется большее  количество параметров.

Автоматическая заправка хладагентом наружного блока V6-i Individual VRF-системы MDV, фото
Автоматическая заправка хладагентом (опция). Иконка

Автоматическая заправка хладагентом (опция)

При условии комплектации системы наружными и внутренними блоками только поколения V6, пусконаладку системы можно выполнять с использованием функции автоматической заправки хладагентом.
Заказывается при размещении наружных блоков V6 в производство.
Необходима предварительная консультация технической службы MDV по возможности использования данной функции с рассматриваемой конфигурацией VRF-системы.

Пластинчатый теплообменник хладагента наружных блоков V6-i Individual VRF-системы MDV, фото
Снижение эксплуатационных затрат: сохранение теплопроизводительности при падении температуры окружающего воздуха
Благодаря применению новейших компрессоров HITACHI с функцией впрыска пара хладагента (EVI) и дополнительного пластинчатого теплообменника-экономайзера, в VRF-системах V6/V6-i удалось достичь значительного уменьшения падения теплопроизводительности при снижении температуры наружного воздуха. Теплопроизводительность системы V6/V6-i снижается всего на 20% от номинальной при температуре окружающей среды -25°С, в то время как у аналогичных VRF-систем той же ценовой категории падение составляет 37% уже при -20°С, а работа при температуре -25°С зачастую вообще невозможна.
Исключение потери электроэнергии: улучшенная система оттаивания теплообменника
Исключение потери электроэнергии: улучшенная система оттаивания теплообменника
Улучшенная система оттаивания теплообменника наружного блока работает не только по сигналу датчика температуры, но и учитывает множество рабочих параметров, что делает оттаивание в среднем быстрее на четыре минуты. Это позволяет исключить потери электроэнергии, связанные с лишним временем оттаивания.
