Преимущества внешних блоков VCpro VRF-систем MDV

Серия наружных блоков VRF-системы MDV серии VCpro представлена широким модельным рядом модульных блоков – 12 моделей производительностью от 22.4 до 85 кВт. Наружные блоки VCpro работают только в режиме охлаждения и имеют широкий температурный диапазон от -15 до +55 °С.

Наружные блоки VRF-системы VCpro могут объединяться в модуль до 3 шт, таким образом, максимальная мощность модуля составляет 255 кВт, а максимальное количество подключаемых внутренних блоков - 64 единицы. VRF-система VCpro может оснащаться системой сохранения истории рабочих параметров Black Box (опция).

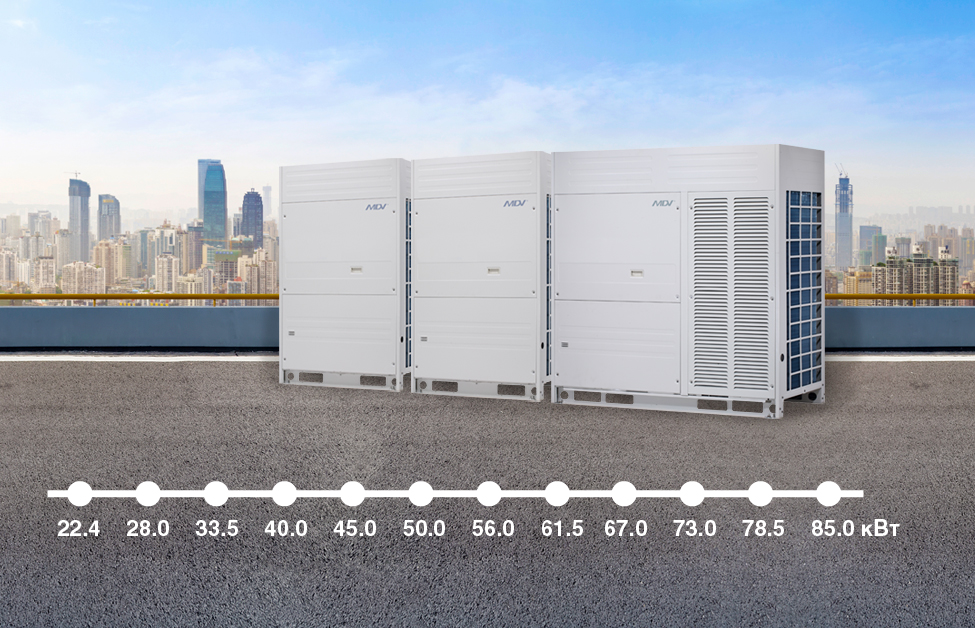

Модельный ряд модульных наружных блоков VCpro VRF-системы MDV, фото

Широкий модельный ряд блоков модульного исполнения

Использование блоков модульного исполнения производительностью 67-85 кВт в большинстве случаев позволяет снизить себестоимость построения системы.

Увеличенные длины магистралей хладагента внешних блоков VCpro VRF-системы MDV, фото
Увеличенные длины магистралей хладагента - гибкость проектирования и снижение себестоимости. Иконка

Увеличенные длины магистралей хладагента - гибкость проектирования и снижение себестоимости

Увеличенные максимальные длины магистралей хладагента позволяют не разбивать одну систему на несколько и снижают себестоимость расходных материалов.

Программа выравнивания моточасов внешних блоков VCpro VRF-системы MDV, фото
Снижение эксплуатационных затрат: система управления потреблением электроэнергии (Energy Managment System). Иконка

Снижение эксплуатационных затрат: система управления потреблением электроэнергии (Energy Managment System)

Управление температурой кипения и конденсации во внутренних блоках

Система управления потреблением электроэнергии работает по принципу нефиксированной температуры кипения хладагента во внутренних блоках. В зависимости от текущей требуемой производительности каждого работающего внутреннего блока, система EMS изменяет для них температуру кипения хладагента – это способствует увеличению эффективности работы всей системы, а также обеспечивает больший комфорт для пользователя.

Принудительное управление энергопотреблением

Если объект еще не введен в эксплуатацию полностью и существуют ограничения по допустимой потребляемой мощности всех инженерных систем, VRF-система VCpro может временно функционировать с ограниченным максимальным уровнем энергопотребления  ​в пределах от 40% до 100%.

 Надежная работа системы: выравнивание моточасов компрессоров. Иллюстрация

Надежная работа системы: выравнивание моточасов компрессоров

В системе VRF серии VCpro автоматически действует программа выравнивания моточасов не только для компрессоров внутри одного наружного блока, но и для наружных блоков внутри одной системы, что обеспечивает стабильную работу оборудования и долгий срок службы.

Стабильная работа системы управления модульных наружных блоков VCpro (VRF-системы MDV), фото

Стабильная работа системы управления наружным блоком

Охлаждаемый хладагентом радиатор активных электронных компонентов снижает их рабочую температуру на 8 градусов – это гарантирует стабильную и безопасную работу системы управления наружным блоком, что позволило расширить температурный диапазон работы VRF-систем до +55°С при работе в режиме охлаждения.

Защита от неправильного подключения внешних блоков VCpro VRF-системы MDV, фото
Защита от неправильного подключения. Иконка

Защита от неправильного подключения

Реализована защита от неправильного подключения электропитания, которая позволяет исключить электрические повреждения основной платы, модулей инверторов и, в некоторых случаях, компрессора.

Выдача сигнала об аварии от наружных блоков VCpro VRF-системы MDV, фото
Сигнал аварии. Иконка

Сигнал аварии

Наружные блоки VRF MDV VCpro оснащаются специальными контактами для выдачи сигнала об аварии. При возникновении неисправности или ошибки, наружный блок замыкает контакты, и сигнал поступает на диспетчерский пункт, что позволит значительно уменьшить время реагирования и быстро устранить неисправность.

Антикоррозийная обработка наружных блоков VCpro VRF-системы MDV, фото

Антикоррозийная обработка

Все наружные блоки VRF-системы VCpro MDV проходят стандартную антикоррозийную обработку Blue Fin, что позволяет увеличить срок эксплуатации и повышает эффективность работы системы.

Прецизионный температурный контроль внешних блоков VCpro VRF-системы MDV, фото
Прецизионный температурный контроль. Иконка

Прецизионный температурный контроль

В наружных блоках VRF серий VCpro установлено несколько ЭРВ (электронных регулирующих вентилей). Использование 3000-шаговых ЭРВ позволяет точно дозировать количество хладагента для поддержания стабильной температуры в помещении.

Увеличенный напор вентиляторов наружного блока VCpro VRF-системы MDV, фото
Увеличенный напор вентиляторов наружного блока - 40 Па. Иконка

Увеличенный напор вентиляторов наружного блока - 40 Па

Наружные блоки VRF-системы VCpro оснащены вентиляторами с напором 40 Па. Это позволяет выбрасывать горячий воздух дальше от наружного блока, снижая тем самым температуру окружающего его воздуха и повышая эффективность работы системы на охлаждение, или устанавливать наружный блок за декоративными решетками.

Функция сохранения рабочих параметров VRF-системы VCpro, фото
Функция Black Box. Иконка

Функция Black Box

Эксклюзив от производителя для бренда MDV
Сохранение рабочих параметров системы при остановке системы по ошибке. Все доступные рабочие параметры записываются циклами (суммарное время записи до 150 минут) и доступны для последующего просмотра сервисным инженерам для быстрого анализа работы системы (необходима программа диагностики VRF MCAC-DIAG-B).

Функции самодиагностики и пробного запуска наружных блоков VCpro VRF-системы MDV, фото

Mr. Doctor: удобство сервисного обслуживания

Пробный запуск системы

Пробный запуск системы одной кнопкой. Доступны режимы охлаждения и  нагрева.

Самодиагностика

Расширенная функция самодиагностики, теперь контролируется большее  количество параметров.

Автоматическая заправка хладагентом наружного блока VCpro VRF-системы MDV, фото
Оценка уровня хладагента. Иконка

Оценка уровня хладагента

Наружные блоки VRF-системы VCpro оснащены функцией автоматического отслеживания и оценки уровня достаточности хладагента. Программа управления наружного блока постоянно оценивает ряд параметров, и, при их изменении, формирует на плате наружного блока код, который позволяет определить, что в системе присутствует недостаток или переизбыток количества хладагента.
